Комплекты для подключения радиатора с боковой подводкой
смотрите также:
- Радиаторы Arbonia с боковой подводкой: 3057, 3037, 2057
- Радиаторы Zehnder с боковой подводкой труб: 3057, 2057, 3037
- Оцинкованные радиаторы Zehnder Pro
Подключение радиатора к системе отопления
Подключение радиаторов с боковой подводкой производится с помощью комплекта из двух вентилей: нижний вентиль на обратную трубу и верхний вентиль на подающую трубу.
При этом комплекты различают по принципу регулирования температуры радиатора:
- Ручная регуляция — вентиль Oventrop HR с ручной головкой позволяет вручную уменьшать или увеличивать поток теплоносителя попадающего в радиатор.
- Автоматическая регуляция — вентиль Oventrop AZ с установленной термостатической головкой (Uni XH, LH, SH) позволяет самостоятельно поддерживать заданную температуру в комнате.
В большинстве случаев радиаторы поставляются с внутренней резьбой 3/4", поэтому для подключения труб с диаметром 1/2" дюйма используется переходник (по одному на каждое отверстие радиатора)
Ручное регулирование радиаторов отопления

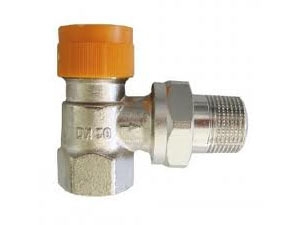

Для ручного регулирования на подающую трубу (верхнюю) устанавливают вентили типа Oventrop HR: проходной или угловой для труб диаметрами ½", ¾".

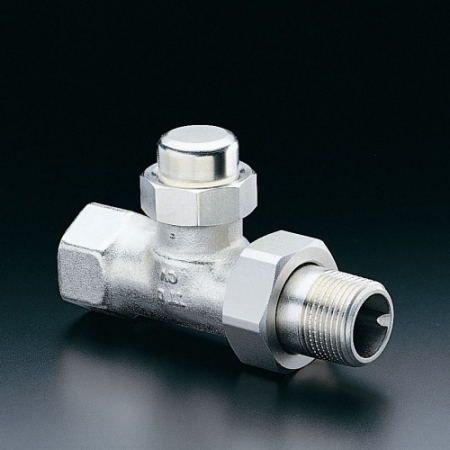

На нижнюю (обратную) трубу устанавливают вентиль типа Oventrop Combi 2 (материал — латунь), при этом возможно угловое и проходное исполнения с
диаметрами ½", ¾":
Цены на вентили Oventrop HR и Oventrop Combi 2
Комплект 3/4", проходное подключение
| Артикул | Наименование | Тип | Материал | Цена, руб. |
|---|---|---|---|---|
| 109 11 63 | Вентиль Combi 2 | проходной | латунь, никелированный | 508 |
| 119 06 56 | Вентиль HR | проходной | латунь, никелированный | 482 |
Комплект 3/4", угловое подключение
| Артикул | Наименование | Тип | Материал | Цена, руб. |
|---|---|---|---|---|
| 109 10 63 | Вентиль Combi 2 | угловой | латунь, никелированный | 508 |
| 119 05 56 | Вентиль HR | угловой | латунь, никелированный | 482 |
Комплект 1/2", проходное подключение
| Артикул | Наименование | Тип | Материал | Цена, руб. |
|---|---|---|---|---|
| 109 11 62 | Вентиль Combi 2 | проходной | латунь, никелированный | 333 |
| 119 06 54 | Вентиль HR | проходной | латунь, никелированный | 377 |
Комплект 1/2", угловое подключение
| Артикул | Наименование | Тип | Материал | Цена, руб. |
|---|---|---|---|---|
| 109 10 62 | Вентиль Combi 2 | угловой | латунь, никелированный | 333 |
| 119 05 54 | Вентиль HR | угловой | латунь, никелированный | 377 |
Автоматическое регулирование радиаторов отопления
Для автоматического регулирования на верхнюю (подающую теплоноситель) трубу устанавливают вентили серии Oventrop AZ: угловые или проходные.
На данный вентиль можно установить термостат серии Uni XH, LH, SH. Термостатические головки содержат жидкостные чувствительные элементы, которые при повышении температуры расширяются и закрывают вентиль AZ, при уменьшении температуры чувствительного элемента вентиль открывается.
На вентиль серии AZ также можно установить ручной маховик, что фактически превратит вентиль Oventrop AZ в вентиль Oventrop HR.
На нижнюю трубу, как и в случае ручного регулирования, устанавливается вентиль серии Oventrop Combi 2.
Цены на вентили Oventrop AZ и Oventrop Combi 2
Комплект 3/4", проходное подключение
| Артикул | Наименование | Тип | Материал | Цена, руб. |
|---|---|---|---|---|
| 1091163 | Вентиль Combi 2 | проходной | латунь, никелированный | 508 |
| 1187106 | Вентиль AZ | проходной | латунь, никелированный | 757 |
Комплект 3/4", угловое подключение
| Артикул | Наименование | Тип | Материал | Цена, руб. |
|---|---|---|---|---|
| 1091063 | Вентиль Combi 2 | угловой | латунь, никелированный | 508 |
| 1187006 | Вентиль AZ | угловой | латунь, никелированный | 757 |
Комплект 1/2", проходное подключение
| Артикул | Наименование | Тип | Материал | Цена, руб. |
|---|---|---|---|---|
| 1091162 | Вентиль Combi 2 | проходной | латунь, никелированный | 333 |
| 1187104 | Вентиль AZ | проходной | латунь, никелированный | 607 |
Комплект 1/2", угловое подключение
| Артикул | Наименование | Тип | Материал | Цена, руб. |
|---|---|---|---|---|
| 1091062 | Вентиль Combi 2 | угловой | латунь, никелированный | 333 |
| 1187004 | Вентиль AZ | угловой | латунь, никелированный | 607 |
